Aplikacja NETIO Mobile2 kontroluje każde wyjście indywidualnie przez LAN (sieć lokalna) lub usługę NETIO Cloud.

NETIO Cloud to zabezpieczona TLS usługa do kontrolowania wyjść z dowolnego miejsca (Web lub Open API).

Otwarte API umożliwia sterowanie wyjściami przez sieć przy użyciu różnych protokołów (http XML/JSON, Modbus/TCP, MQTT, SNMP, Telnet i inne... ).

Sterowniki AV ułatwiają podłączenie gniazd NETIO do profesjonalnych systemów audio/wideo, takich jak Neets, CRESTRON, Control4 i innych.

PROFESJONALNY PRODUKT

NETIO PowerPDU 4KS nadaje się do zastosowań przemysłowych. Produkt działa w szerokim zakresie temperatur (od –20°C do +65°C), obsługuje aktualizacje oprogramowania przez Internet, zapamiętuje stan ostatniego gniazda przed wyłączeniem, a jego przekaźniki przełączają się przy zerowym prądzie.

Dla każdego wyjścia można skonfigurować opóźnienie włączenia. W ten sposób wyjścia mogą być włączane sekwencyjnie po zaniku zasilania.

OTWARTE API: OBSŁUGIWANE PROTOKOŁY M2M

Otwarte API może jednocześnie korzystać z jednego protokołu, wybranego spośród obsługiwanych protokołów M2M:

• Modbus/TCP                        AN27 , AN22
•  MQTT-flex                             AN40
•  Telnet                                     AN10
• http URL API                        A N19 , AN29
• JSON przez HTTP (domyślnie)  AN21 , AN30 , AN42
•  http Push JSON
•  HTTP Push XML
• XML przez HTTP                    AN20 , AN31
• SNMP v1                              AN11 , AN41
•  SNMP v3

Protokół SNMP może być zawsze używany równolegle z zewnętrznymi interfejsami API.

Niezależnie od używanego Open API, urządzeniem zawsze można sterować z jego interfejsu internetowego oraz z usługi NETIO Cloud. Klient może jednocześnie korzystać z jednego protokołu Open API i usługi NETIO Cloud.

TYPOWE APLIKACJE

1. W IT inteligentny PowerPDU 4KS jest zwykle używany do pomiaru i dystrybucji energii elektrycznej w 19-calowej szafie (szafie) w centrum danych .
2. Podłączone urządzenia można ponownie uruchomić z interfejsu sieciowego (każde wyjście można włączyć / wyłączyć lub włączyć cykl zasilania).
3. Zasilane urządzenia mogą być ponownie uruchamiane autonomicznie przez PING lub Watchdog zużycia energii
4. Wyjścia mogą być sterowane za pomocą Open API (JSON, Modbus/TCP, SNMP, MQTT-flex, Telnet, ...)
5. Urządzenie może współpracować z różnymi programami i aplikacjami innych firm (Open API ⁾
6. Wyjściami kilku produktów NETIO można sterować za pomocą aplikacji NETIO Mobile 2
7. Wyjścia wielu urządzeń mogą być sterowane centralnie za pomocą usługi NETIO Cloud (za opłatą).

NETIO PowerPDU 4KS mierzy parametry elektryczne na 4 wyjściach + 1 kanał całkowity:
Zmierzone wartości są wyświetlane w interfejsie administracyjnym sieci i jednocześnie są dostępne za pośrednictwem protokołów Open API. NETIO PowerPDU 4KS mierzy z dokładnością lepszą niż 1%.

• Wyjście 1
• Wyjście 2
• Wyjście 3
• Wyjście 4
• Wszystkie wyjścia razem (wejście zasilania)

Wejście cyfrowe (DI) może służyć do sterowania dowolnymi wyjściami lub zliczania impulsów S0. DI może być podłączony do przycisku ( styk bezprądowy ) lub używany jako licznik impulsów S0 do odczytu zużycia energii z zewnętrznego licznika energii elektrycznej.

Stan DI i wartość licznika S0 są wyświetlane w interfejsie internetowym i dostępne przez Open API.

• Wejście cyfrowe (DI): 1x wejście (styk) + licznik S0 (4 bajty)
• Moc dla DI: moc 12 V

NETIO Cloud Ten produkt można podłączyć do usługi NETIO Cloud (100 wyjść można kontrolować z 1 ekranu internetowego). NETIO Cloud to idealne rozwiązanie do zdalnego sterowania i ponownego uruchamiania .
Płatna usługa NETIO Cloud jest obsługiwana przez produkty NETIO jako wsparcie dla produkowanego sprzętu.

• Wszystkie produkty wytwarzane przez produkty NETIO można podłączyć do chmury NETIO .
• Użytkownik może bezpiecznie sterować podłączonymi urządzeniami przez Internet z dowolnego miejsca (HTTP).
• Pierwsze 3 lata to bezpłatne połączenie z serwisem dzięki " Kredytowi powitalnemu ".
• NETIO Cloud może być używany równolegle z innymi protokołami Open API.
• Bezpieczna komunikacja urządzenia z usługą Cloud (port 8883 - MQTT - TLS )
• NETIO Cloud posiada własne Open API , które może służyć do kontrolowania wszystkich urządzeń na określonym koncie użytkownika (protokół MQTTS).

NETIO PDU są wykonane z myślą o jakości. Każda jednostka zawiera zestaw funkcji wspierających, aby zapewnić niezawodność i długą żywotność produktu w rzeczywistych warunkach.

• Otwórz  API M2M
• Szeroki zakres temperatur pracy (–20°C do +65°C)
• PowerUp state – zdefiniowany stan wyjścia po włączeniu zasilania
• Opóźnienie PowerUp (wyjścia załączane po opóźnieniu)
• Możliwość aktualizacji oprogramowania przez Internet, kompatybilność wsteczna
• IOC – niezależna kontrola wyjścia
• ZCS – Przełączanie zerowego prądu
• Wyjścia mogą być włączane/wyłączane na krótki (konfigurowalny) czas

Ważną cechą NETIO PowerPDU 4Kx jest ZCS (Zero Current Switching). ZCS kontroluje dokładny czas zamknięcia i otwarcia styków przekaźnika mechanicznego. Styki przekaźnika włączają lub wyłączają wyjście, gdy prąd przekroczy poziom zerowy.

• Na dłuższą metę wsparcie ZCS zmniejsza wskaźnik awaryjności produktu z powodu wewnętrznego uszkodzenia przekaźnika.
• Ponieważ przekaźnik przełącza się, gdy przebieg prądu przekracza poziom zerowy, negatywne skutki prądu rozruchowego są znacznie zmniejszone.
• Funkcje opóźnienia ZCS i PowerUp zmniejszają ryzyko zadziałania wyłączników automatycznych po przywróceniu zasilania po przerwie.
• ZCS wydłuża żywotność podłączonego sprzętu; zwłaszcza w przypadku częstego włączania/wyłączania urządzeń, które nie są do tego przystosowane (np. przełączanie zasilaczy).

W przypadku niektórych aplikacji ważne jest, aby ustawić stan gniazdka natychmiast po włączeniu urządzenia (lub przywróceniu zasilania po awarii). W przypadku niektórych maszyn ważne jest, aby unikać chwilowego włączenia lub wyłączenia. Parametr ten określa zatem zachowanie gniazda wyjściowego 110/230V zanim zacznie działać standardowa komunikacja z systemem nadrzędnym.

• Na
• Wyłączony
• OSTATNI stan przywraca ostatni stan przed odłączeniem zasilania

Sekwencja opóźnienia przy załączaniu wyjść

Po przerwie w dostawie prądu niektóre urządzenia elektryczne mogą zostać włączone z opóźnieniem, aby uniknąć przeciążenia i zadziałania wyłączników automatycznych. W przypadku PowerPDU 4KS użyj następujących parametrów: „Stan włączenia” = WŁ. / OSTATNI, oraz „Interwał włączania zasilania” = opóźnienie włączenia przed włączeniem danego wyjścia.

PowerPDU 4KS może być sterowany przez sieć lokalną za pomocą  NETIO Mobile 2

• Urządzeniem można sterować:
  • w tej samej sieci LAN (urządzenie mobilne jest podłączone do WiFi)
  • Przez NETIO Cloud (urządzenie mobilne musi być podłączone do Internetu)

• Aplikacja mobilna może być używana do sterowania kilkoma jednostkami PDU i wszystkimi ich wyjściami
• NETIO Mobile2 może skanować sieć LAN i wykrywać podłączone urządzenia. Wymagane jest połączenie WiFi z siecią LAN.

Na chwilę obecną aplikacja NETIO Mobile 2 nie jest dostępna dla użytkowników iOS. Zalecamy korzystanie z aplikacji innych firm:

• AN39  NETIO i aplikacje mobilne innych firm na iPhone – iOS (URL API, Telnet, Modbus)
• AN38 NETIO i aplikacje mobilne innych firm na Androida (URL API, Telnet, Modbus)

Przełączanie gniazd może być sterowane czasowo przez  Scheduler  z interfejsem graficznym. Włączanie/wyłączanie w określonych godzinach można łatwo skonfigurować.

• Każde wyjście może mieć własny harmonogram, zgodnie z którym wyjście jest przełączane
• Podczas działania Schedulera (kalendarza), wyjściem można sterować z chmury NETIO, interfejsu internetowego lub Open API
• Harmonogram nie wymaga połączenia z Internetem (wymaga źródła czasu – serwera NTP – np. lokalnego routera ADSL/WiFi)

Oznaczenie „ PowerPDU ” (współczynnik kształtu) oznacza, że produkt jest przeznaczony do środowiska IT do montażu w szafie 19”.

Producent udostępnia akcesoria do montażu jednej jednostki 4C / 4PS ( RM1 ) lub dwóch jednostek obok siebie ( RM2 ) w przestrzeni 1U w 19-calowej szafie/szafie. Pozostałe akcesoria umożliwiają montaż produktu w pionie, z tyłu lub z boku szafki.

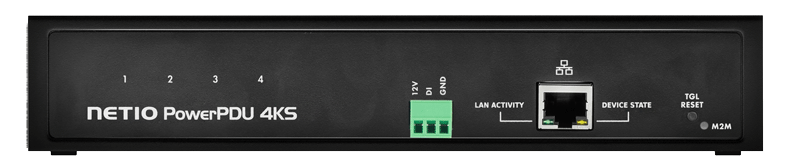

PowerPDU 4KS

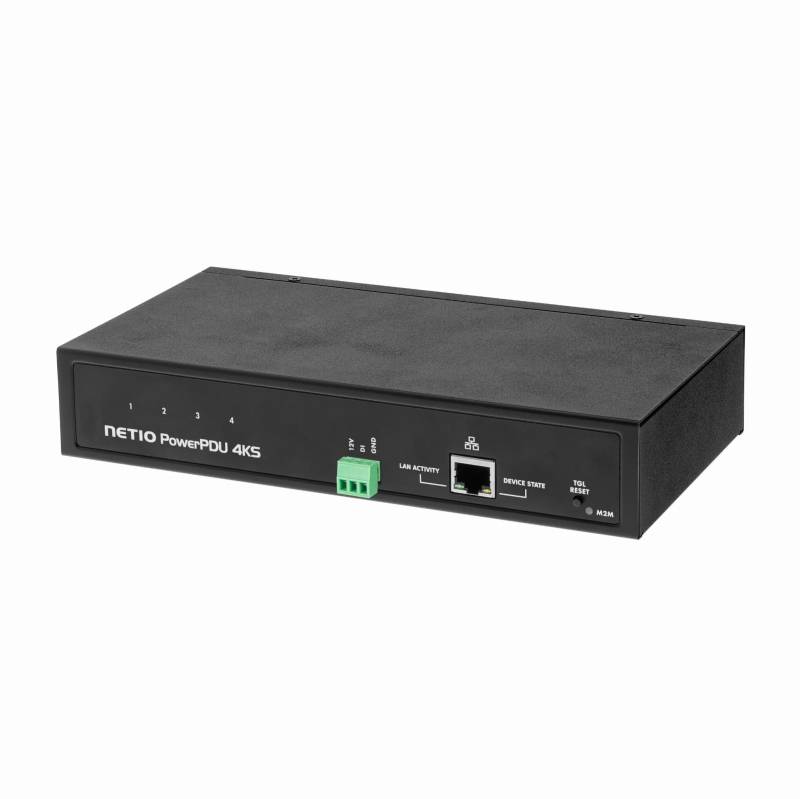

NETIO PowerPDU 4 K S to PDU (jednostka dystrybucji zasilania) z 4 x mierzonymi i przełączanymi gniazdami elektrycznymi IEC-320 C13 jako wyjściami. Każde wyjście może być indywidualnie mierzone i włączane/wyłączane. DI (wejście cyfrowe) może sterować wyjściami lub zliczać impulsy S0 (zewnętrzny pomiar mocy).

SPECYFIKACJA TECHNICZNA

• LAN (RJ45):  Tak
• Wi-Fi: Nie
• Demo online:  Tak
• Sieć: Wbudowany serwer sieciowy
• Aktualizacja FW: Tak (przez interfejs sieciowy urządzenia)
  Pobieranie: Archiwum FW
•  Aplikacja mobilna: NETIO Mobile2 (Android)
• Do instalacji potrzebne jest połączenie z chmurą: Nie
• Przycisk sterujący dla każdego wyjścia: Nie

• Usługa: NETIO Cloud   (usługa płatna, zabezpieczona TLS)

•  Otwarte API (protokoły M2M)
• JSON przez HTTP (domyślnie)
• MQTT-flex (rozszerzony MQTT, włączony SSL)
•  HTTP Push JSON
•  HTTP Push XML
•  SNMP v1
•  SNMP v3
•  Modbus/TCP
•  XML przez HTTP
• URL API (http get) (tylko wyjścia)
• Telnet (tylko wyjścia, kompatybilność wsteczna z KSHELL)

• Wsparcie Lua: Nie
• Funkcja harmonogramu: Tak
• Funkcja IP WatchDog : Tak
• Power WatchDog : Tak

• Wysyłanie e-maili: Nie
• Dziennik zdarzeń: Tak (internet)

• Wejście zasilania: 1x IEC320 C14 na 110/230V (10A)
• Mechaniczny wyłącznik zasilania: Tak
• Moc wyjściowa: 4x IEC-320 C13 (maks. 10A)
• Liczba sterowanych wyjść: 4
• Pomiar elektryczny: Tak
• Ilość mierzonych wyjść: 4
•  Pomiary elektryczne:
  •  4x prąd [A]
  •  4x Zużycie [kWh]
  •  4x odwrócona energia [Wh]
  •  4x moc [W]
  •  4x TPF (rzeczywisty współczynnik mocy)
  •  Częstotliwość [Hz]
  •  Napięcie [V]
  •  Faza [°]
  •  Dokładność: <1% (25°C)

• Zużycie wewnętrzne: Maks. 1,7 W
• Interfejsy: 1x DI (wejście cyfrowe) z 12V DC
• SPD - Ochrona przeciwprzepięciowa: Tak, typ 3
  • Element przełączający : przekaźnik SPST-NO, ZVS
  • ZVS (przełączanie napięcia zerowego):  Tak
  • IOC (stan wyjścia niezależny od aktualizacji oprogramowania): Tak
  • Stan PowerUp  wyjść:  Włączony / Wyłączony / OSTATNI stan



  • Charakterystyka mechaniczna: Obudowa metalowa, 220 x 40 x 120 mm
  • Pozycja montażowa: pozioma (1x / 2x) / pionowa w szafie 19"
  • Ochrona: IP30
  • Wyjście dźwięku: Nie
  • Zakres temperatur: -20°C do +65°C
  • Projekt i produkcja: Unia Europejska (Czechy, Praga)
