Rejestrator danych RS232 RSD
Cena regularna:
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

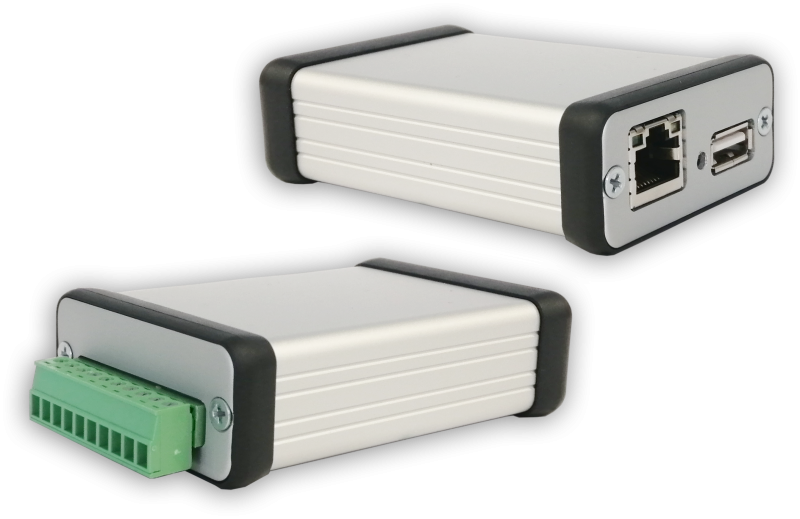

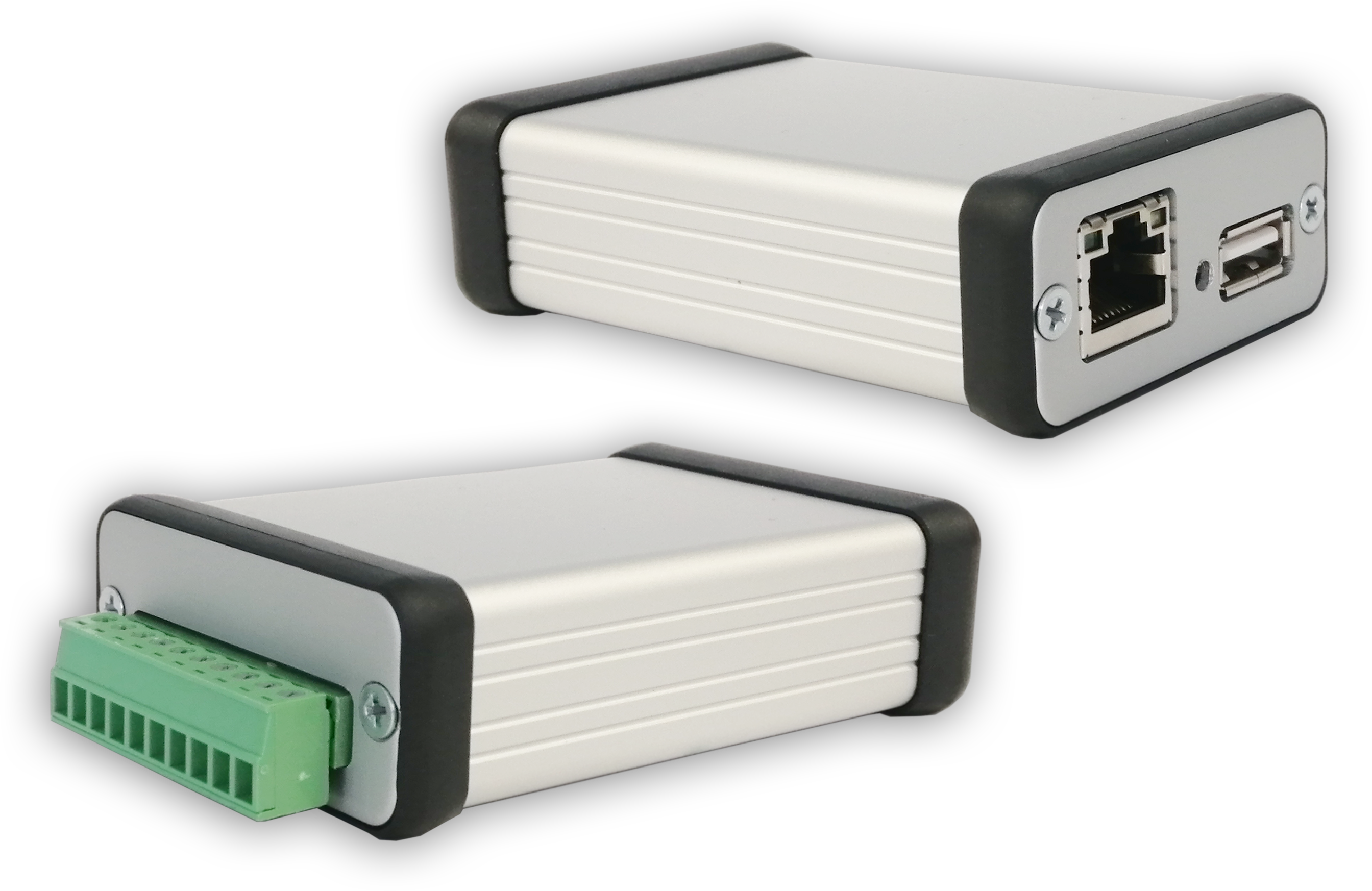

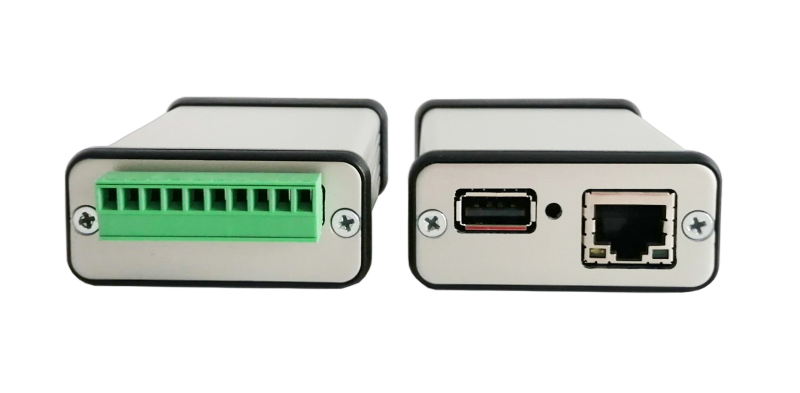

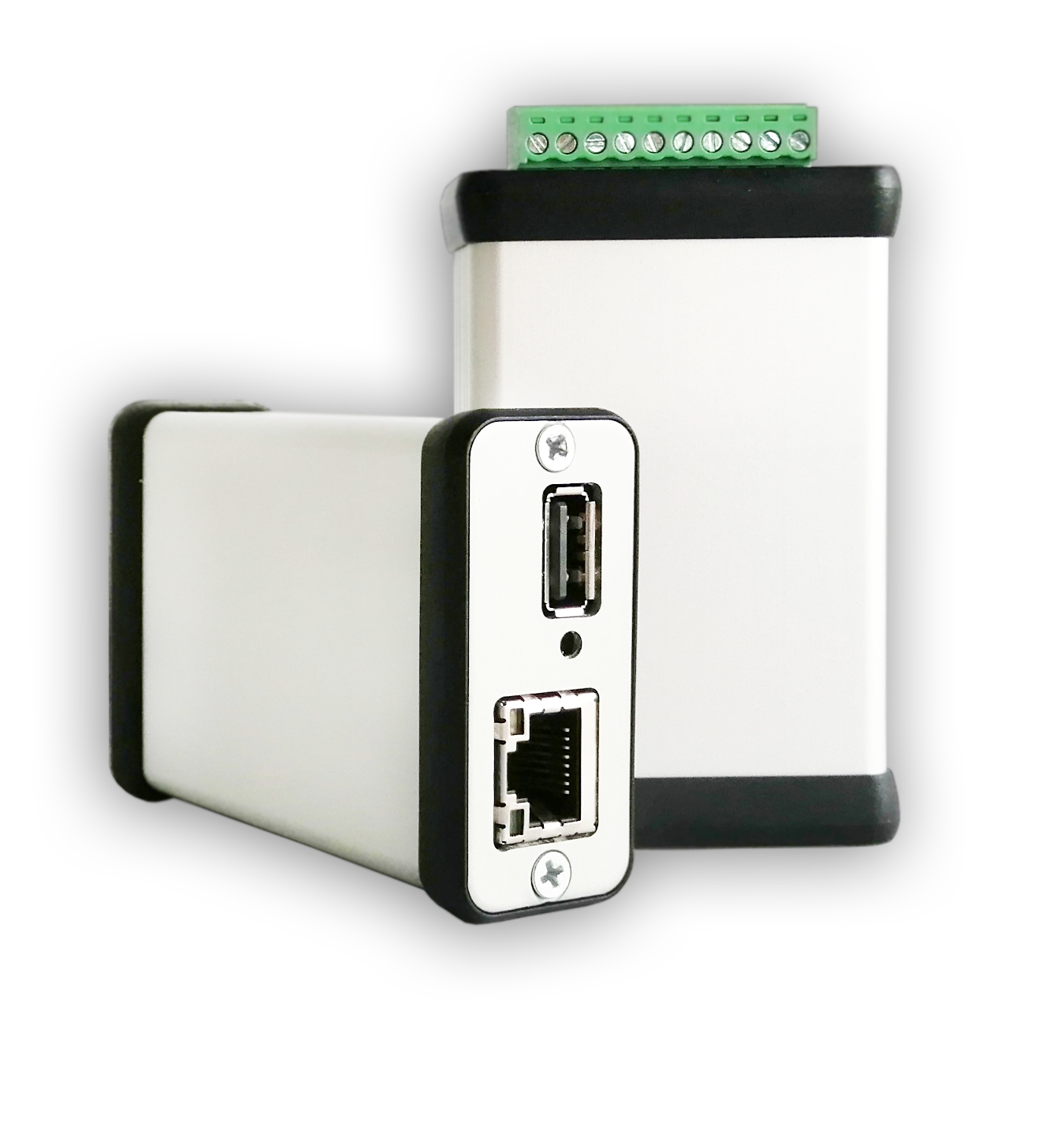

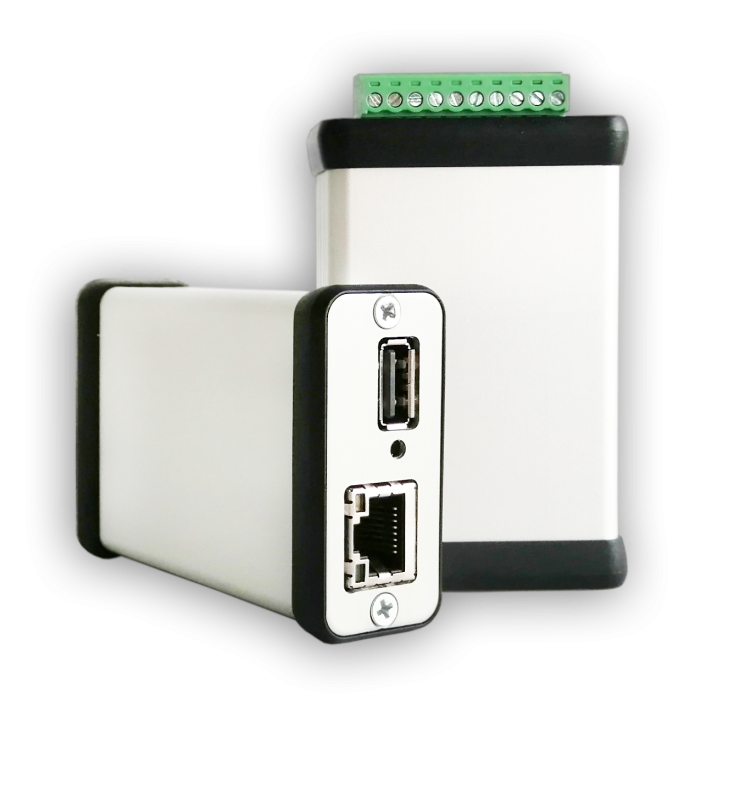

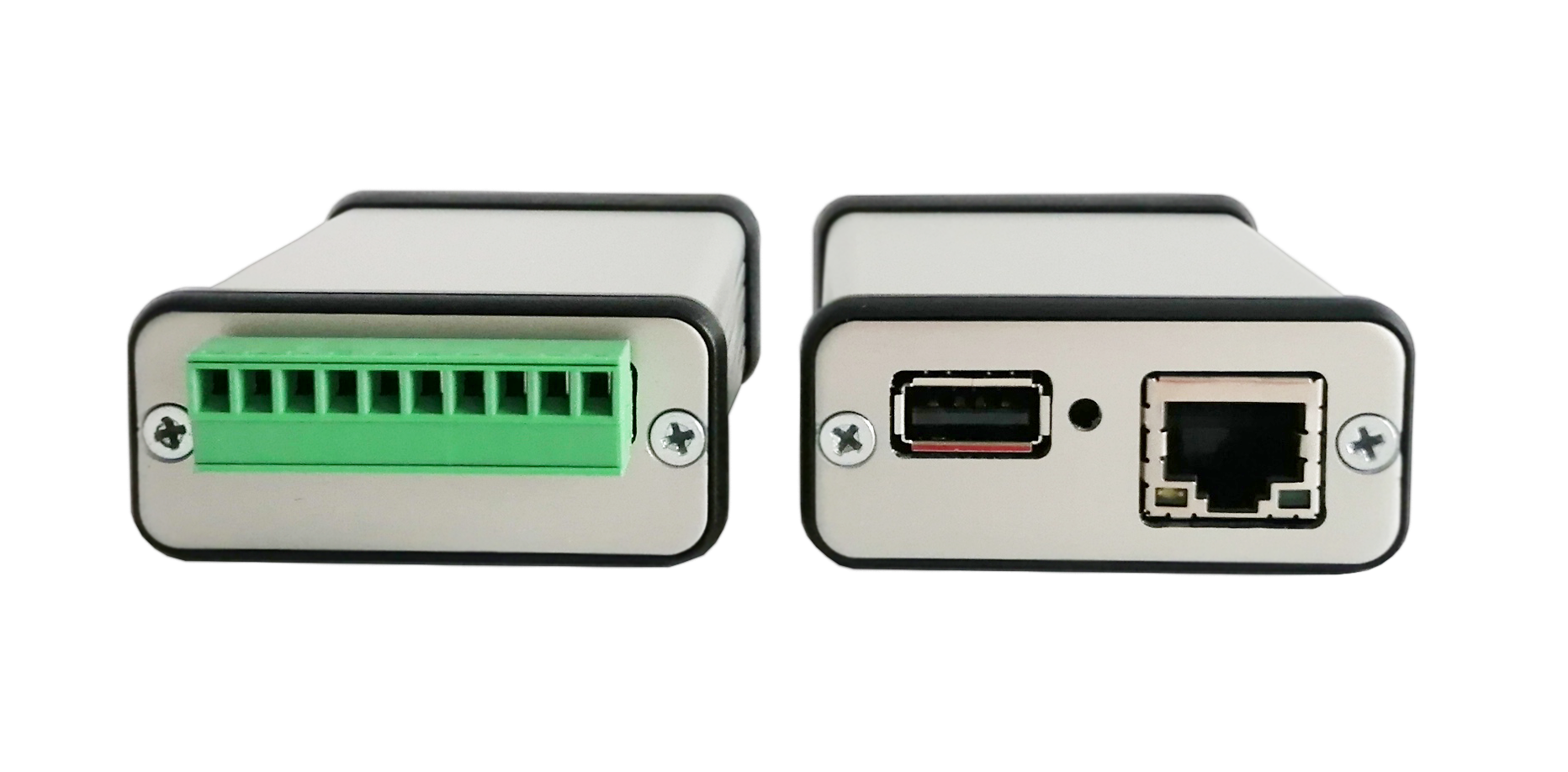

Uniwersalny rejestrator danych RS232
RSD to nowoczesne i proste urządzenie elektroniczne służące do rejestracji dowolnych danych pochodzących z portu szeregowego RS 232. Poprawny zapis ramki w pamięci urządzenia sygnalizowany jest poprzez zaświecenie diody lub wysterowanie wyjścia cyfrowego na czas określony w konfiguracji. Zapisane dane można zgrać na klucz USB lub do PC (poprzez Ethernet, RS232) a wyniki wyświetlić w oprogramowaniu, dołączonym w pakiecie razem z rejestratorem. Oprogramowanie umożliwia wyłuskiwanie danych z ramek transmisyjnych zapisywanych w pamięci (przykładowo: ramka zapisywanej transmisji posiada 32 bajty niemniej istotne dane znajdują się tylko na kilku bajtach).
Cechy rejestratora RSD
- zapis danych przychodzących na port RS232
- zapis ramki danych po aktywacji wejścia cyfrowego w RSD (np. zewnętrzny przycisk)
- zapis ramki danych co określony interwał czasowy
- możliwość wysyłania ramek (zapytań) na port RS232 co określony interwał czasowy lub po aktywacji wejścia cyfrowego
- możliwość sterowania zewnętrzną diodą lub wyjściem cyfrowym (przekaźnikiem)
Oprogramowanie
Oprogramowanie komputerowe dostarczane jest w pakiecie razem z rejestratorem. Umożliwia ono konfigurację rejestratora oraz odczyt, eksport i prezentację zarejestrowanych danych. Oprogramowanie posiada graficzny edytor, za pomocą którego użytkownik określa, w którym miejscu przychodzącej ramki transmisyjnej znajdują się interesujące go dane - dzięki temu w prosty sposób można wyłuskiwać informacje będące jedynie częścią składową całej zarejestrowanej transmisji.
Za sprawą oprogramowania RSD możliwe jest:
- odczytywanie zarejestrowanych danych (wcześniej zgranych na klucz USB)
- przesył zarejestrowanych danych (wcześniej zgranych na klucz USB)
- analizowanie danych zgromadzonych w pamięci urządzenia RSD
- wyłuskiwanie danych z ramek transmisyjnych zarejestrowanych w pamięci RSD
- eksportowanie danych do formatu csv, txt
- sprawne konfigurowanie urządzenia
Specyfikacja techniczna
|
KATEGORIA |
PARAMETR |
|
USB |
|
|
Zgodność |
USB 1.0/1.1 |
|
Kompatybilność |
USB 2.0, 3.0 |
|
Złącze |
USB typ A- gniazdo |
|
Format plików |
FAT 32 |
|
Wejścia/wyjścia cyfrowe |
|
|
Ilość wejść cyfrowych |
1 |
|
Rodzaj wejścia cyfrowego |
Beznapięciowe |
|
Ilość wyjść cyfrowych |
2 |
|
INTERFEJS KOMUNIKACYJNY DO URZĄDZENIA |
|
|
Rodzaj interfejsu |
RS-232 (Tylko linie RX, TX, GND )Możliwość pracy linii RX w trybie TTL |
|
Rodzaj załącza |
Terminal śrubowy |
|
Prędkość transmisji |
1200 bps do 115200 bps |
|
Bit stopu |
1,2 |
|
INTERFEJS KOMUNIKACYJNY DO PC |
|
|
Rodzaj interfejsu |
RS-232 (Tylko linie RX, TX, GND) |
|
Rodzaj interfejsu (*opcja) |
Ethernet |
|
CHARAKTERYSTYKA |
|
|
Zasilanie |
12~24 VDC (max 300mA) |
|
Pojemność pamięci |
16 GB |
|
Minimalny czas pomiędzy zapisywanymi ramkami |
50 ms |
|
Waga |
40 g |
|
Wymiar (w obudowie) |
86x57x26 mm |
|
Materiał wykonania obudowy |
Aluminium anodowane |
|
Stopień ochrony obudowy |
IP 40 |
|
Temperatura pracy |
Od - 20 do 50 C |
