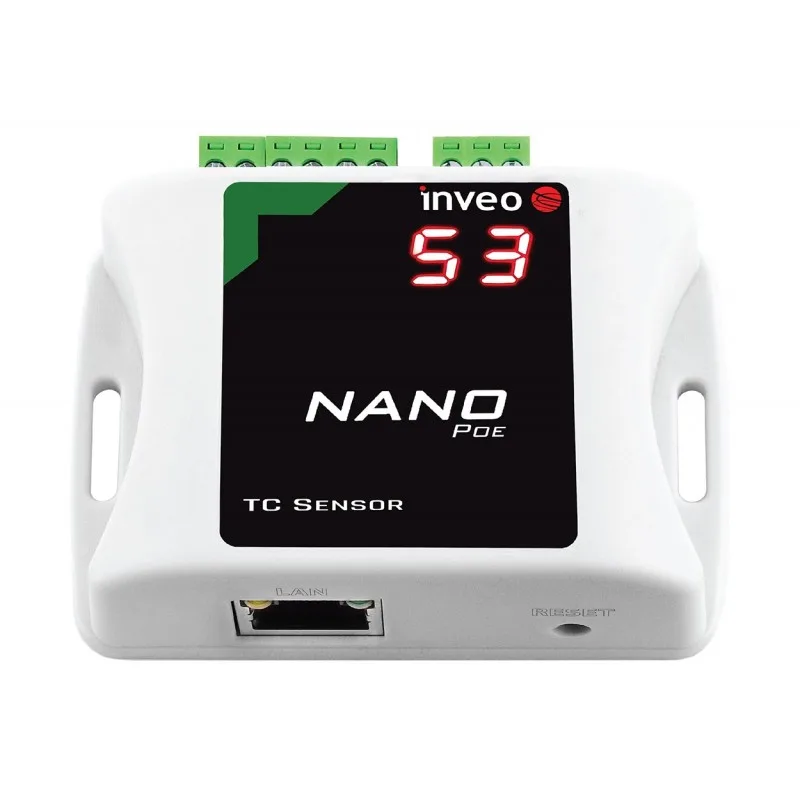

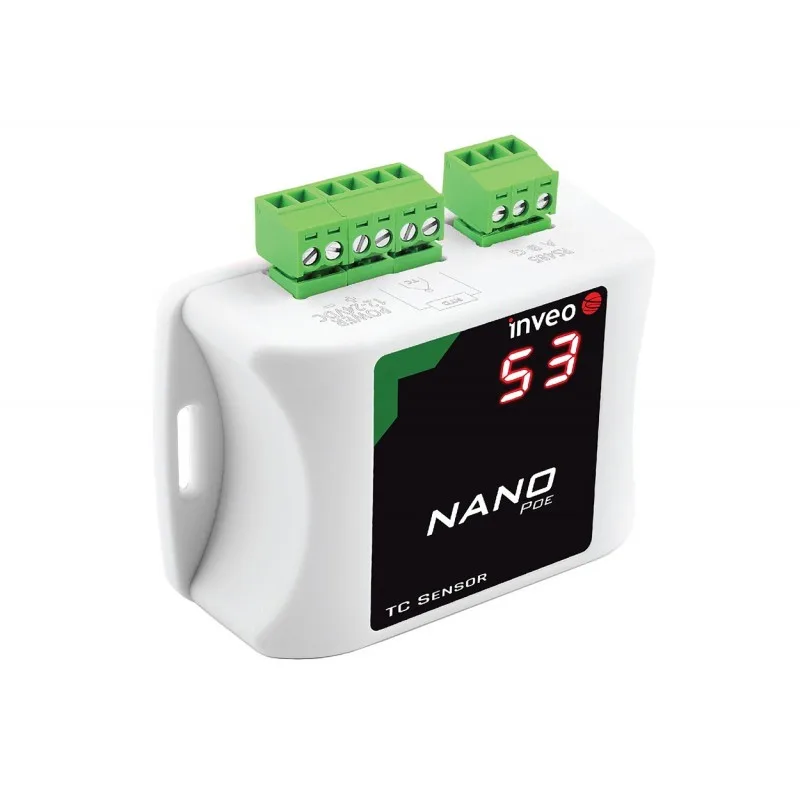

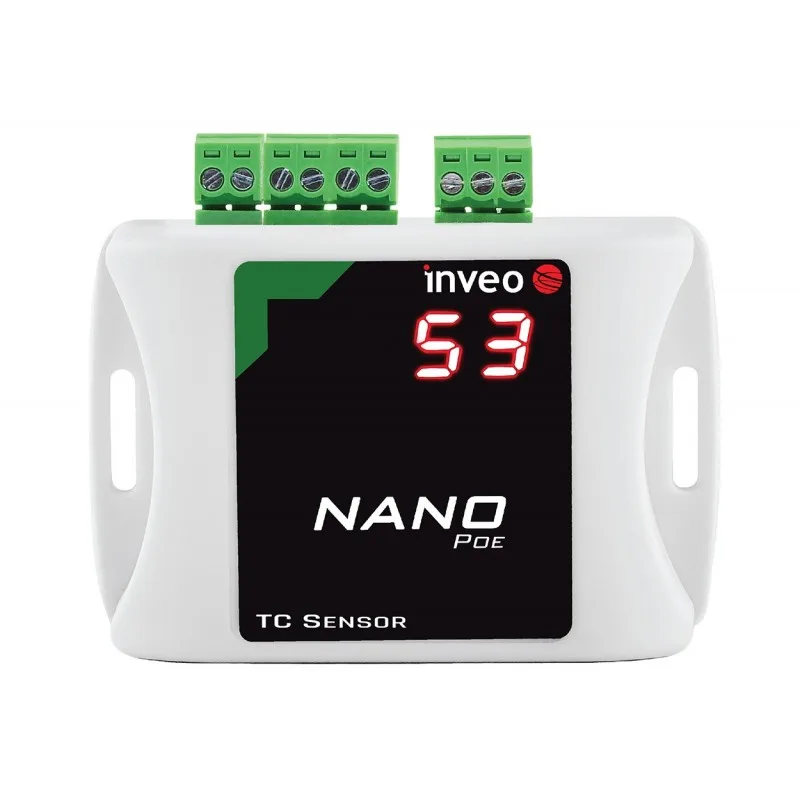

Nano TC Sensor: Dokładne Przetwarzanie Sygnału z Termopary

Nano TC Sensor to zaawansowany przetwornik termopary, który umożliwia precyzyjne przetwarzanie sygnału z termopary na jednostki inżynierskie. Ten moduł jest wyposażony w czujnik RTD PT100 lub PT1000 jako temperaturę odniesienia, ale użytkownik ma również możliwość zdefiniowania stałej wartości temperatury odniesienia.

Przetworzony sygnał może być przekazywany przez sieć LAN lub za pośrednictwem protokołu Modbus RTU przez port RS485.

Korzyści:

• Precyzyjne Przetwarzanie Sygnału: Nano TC Sensor umożliwia dokładne przetwarzanie sygnału z termopary na jednostki inżynierskie, zapewniając precyzję pomiarów temperatury.

• Wszechstronność Termopary: Obsługuje różne typy termopar, takie jak E, J, K, N, T, co pozwala na monitorowanie temperatur w różnych warunkach.

• Monitorowanie Temperatury Odniesienia: Dzięki czujnikowi RTD PT100 lub PT1000, urządzenie pozwala na ustalenie temperatury odniesienia, co jest niezwykle przydatne w niektórych aplikacjach.

• Szeroka Komunikacja: Moduł umożliwia przekazywanie danych poprzez sieć LAN oraz protokół Modbus RTU, co zapewnia elastyczność w integracji z innymi systemami.

• Wyświetlacz LED: Posiada 7-segmentowy wyświetlacz LED, który wskazuje wartość temperatury odniesienia z czujnika RTD lub przetworzoną wartość z termopary.

Dane Techniczne:

• Zasilanie:

• 10-24VDC przez złącze śrubowe 3.5mm,
• PoE zgodne z 802.3af (opcjonalnie).

• Port Ethernet:

• Prędkość: 10Mbps,
• PoE zgodne ze standardem IEEE802.3af.

• Wejścia:

• 1 wejście termopary,
• Obsługiwane typy termopar: E, J, K, N, T.
• Zakres mierzonych temperatur zależy od zastosowanej termopary.
• 1 wejście czujnika RTD PT100 lub PT1000.

• Port RS485:

• Obsługiwany protokół: Modbus RTU,
• Prędkość transmisji: 1200, 2400, 4800, 9600, 19200, 38400, 57600bps,
• Parzystość: None, Odd, Even, Mark, Space, 2 Stops.

Złącza Modułu:

• LAN – podłączenie sieci LAN oraz zasilania PoE IEEE 802.3af,

• RESET – przycisk do konfiguracji i sprawdzania adresu IP,

• RS485 – złącze komunikacji Modbus RTU,

• RTD Sensor – złącze śrubowe do podłączenia czujnika PT100 lub PT1000,

• TC – złącze śrubowe do podłączenia termopary,

• POWER – złącze zasilania (używane w przypadku braku zasilania PoE).

Komunikacja:

Moduł Nano TC Sensor jest wyposażony w porty LAN i RS485, co umożliwia komunikację za pośrednictwem wielu protokołów, w tym wbudowanego serwera www, protokołów HTTP, Modbus TCP, Modbus RTU, SNMP, MQTT i wielu innych.

Konfiguracja Urządzenia:

Konfiguracja urządzenia jest intuicyjna i może być dokonana za pomocą programu Discoverer. Po pierwszym uruchomieniu urządzenia, konieczna jest skonfigurowanie go, co jest łatwe i przejrzyste.

Nano TC Sensor to niezawodne narzędzie do precyzyjnego przetwarzania sygnału z termopary. Dzięki swoim możliwościom komunikacyjnym i elastycznym opcjom konfiguracji, stanowi doskonałe rozwiązanie dla aplikacji wymagających dokładnych pomiarów temperatury.
