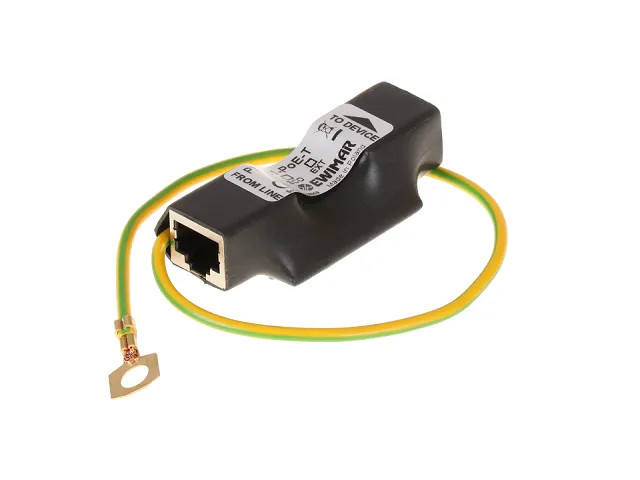

Ogranicznik przepięć sieci LAN serii EXT, PTF-51-EXT/PoE/T w osłonie termokurczliwej
Zastosowanie

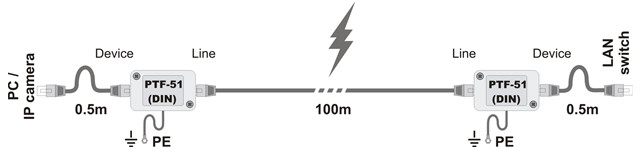

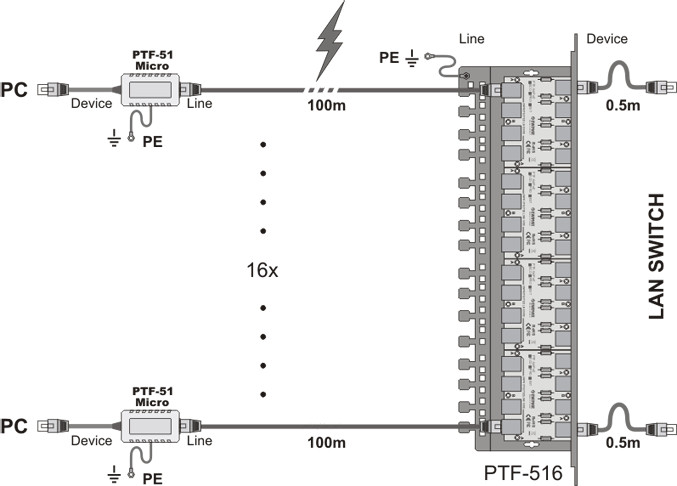

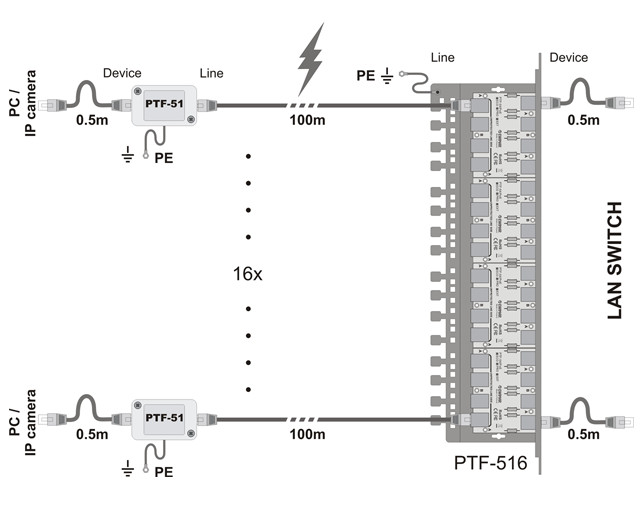

Do zabezpieczenia jednego toru LAN, można wykorzystać dwa ochronniki 1-kanałowe, zamontowane na dwóch końcach przewodu i odpowiednio je uziemić. W przypadku konieczności zabezpieczenia wielu obwodów LAN, zalecane jest zastosowanie ogranicznika wielokanałowego po stronie switcha LAN i jednokanałowych po stronie urządzeń końcowych.
Specyfikacja techniczna
| Linia danych | |
| Ilość kanałów LAN | 1 |
| Obsługiwane standardy Ethernet | 10Base-T, 100Base-T |
| Stosowany z okablowaniem | FTP, UTP dowolnej kategorii |
| Złącze wejściowe (strona niechroniona) | Gniazdo ekranowane RJ-45 |
| Złącze wyjściowe (strona chroniona) | Gniazdo ekranowane RJ-45 |
| Ilość stopni ochronnych | 3 (GDT, MOSFET, TVS) |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| C1: Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| C2: Prąd wyładowczy (8/20µs, linia-ziemia) lmax / żyła | 2,5kA (max) |
| D1: Maksymalny prąd piorunowy (10/350µs, linia-ziemia) Iimp | 1kA |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| B2: Poziom ochrony 1kV/μs (linia-linia) UP | <8V |
| C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp | 0,5kA |
| Element odsprzęgający | Bezpiecznik MOSFET |
| Chronione linie | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Pojemność (linia-ziemia) @1MHz | 1-2pF |
| Rezystancja szeregowa | 6Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 57V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| B2: Poziom ochrony 1kV/μs (linia-linia) UP | 93V DC |
| C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp | 0,5kA (opcja A), 250A (opcja B) |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| C1: Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| C2: Prąd wyładowczy (8/20µs, linia-ziemia) lmax / żyła | 2,5kA (max) |
| Chronione linie (pary) | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE | zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty mocy PoE na obwodach ochronnych | IEEE 802.3af, opcja A: 0,6W @48VDC |
| IEEE 802.3af, opcja B: 0,35W @48VDC | |
| IEEE 802.3at, opcja A: 1,6W @54VDC | |
| IEEE 802.3at opcja B: 0,6W @54VDC | |
| IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC | |
| *) dane dla maksymalnego przewidzianego obciążenia | |
| Cechy wspólne | |
| Wymiary | 65 x 20 x 35 (mm) |
| Zastosowanie | Ochrona urządzeń instalowanych wewnątrz / na zewnątrz |
| Sposób montażu | Obudowa wolnostojąca |
| Sposób uziemienia | Przewód |
| Szczelność obudowy | IP20 |
| Temperatura pracy | -40ºC~60ºC |
