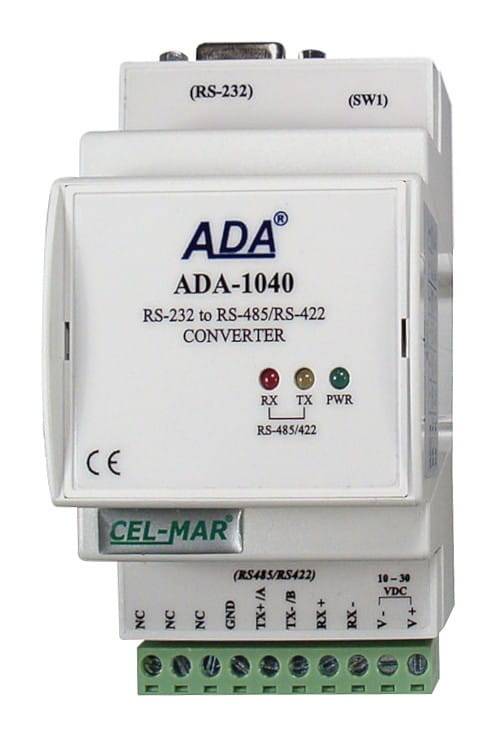

Konwerter ADA-1040 -1-1-23-3 RS-232 na RS-485, RS-422
Wiele urządzeń takich jak sterowniki PLC, przetworniki pomiarowe, czujniki , kasy fiskalne czy wagi elektroniczne wyposażone są standardowo w port komunikacyjny RS232. Standard RS232 posiada jednak ograniczenia dotyczące długości kabla (odległość przy której transmisja działa poprawnie wynosi 15m). Rozwiązaniem tego problemu jest zastosowanie do transmisji danych standardu RS485/422. Standard RS485/RS422 pozwala na łączenie ze sobą urządzeń oddalonych o 1200m.
Konwerter ADA-1040 jest urządzeniem służącym do zamiany standardu RS232 na RS485/RS422 bez ingerencji w format przesyłanych danych. Nie wymaga do swego działania zasilania z portu RS232, wspiera asynchroniczną transmisję danych RS232 z szybkością do 230,4 kbps przez jedną lub dwie pary skrętek interfejsu RS485/RS422.
ADA-1040 wyposażony jest w żeńskie gniazdo DB-9F do podłączenia interfejsu RS232 oraz w listwę nierozłącznych lub rozłącznych zacisków śrubowych dla skrętkowych połączeń magistrali RS485/RS422 i zasilania. Złącze DB-9F interfejsu RS232 w konwerterze wykonane jest jako DCE co pozwala na podłączenie konwertera z innym urządzeniem wyposażonym w RS232 za pomocą kabla przedłużacza RS232 (typowy kabel do podłączenia modemu) bez wykonywania przeplotu Tx z Rx, RTS z CTS, DTR z DSR. Do działania konwerter ADA-1040 wykorzystuje sygnały Rx, Tx i masę GND a w wersji rozszerzonej dodatkowo sygnały DTR, DSR wprowadzone przez gniazdo DB-9F.
Izolacja galwaniczna na poziomie 1kVDC lub 3kVDC oraz optoizolacja 5kVDC w torze sygnałowym separuje interfejs RS232 konwertera od interfejsu RS485/422. Chroni urządzenie podłączone do portu RS232 od przepięć powstających na magistrali RS485/422 i w obwodzie zasilającym. Ochronę przeciwprzepięciową na każdej linii RS485/RS422 wykonano na bazie diod przeciwprzepięciowych i bezpieczników. ADA-1040 należy zasilać z zasilacza napięcia stabilizowanego o napięciu z zakresu 10 – 30VDC.
Właściwości
- Praca na magistrali 2 lub 4 przewodowej w trybie punk-punkt i wielopunktowym,
- Konwersja sygnałów TX, RX na standard RS485 / RS422,
- Konwersja sygnałów dodatkowych DTR i DSR na standard RS422,
- Praca do 32 urządzeń na magistrali RS485, Szybkość transmisji danych do 230,4 kbps,
- Automatyczne sterowanie przepływem danych na magistrali RS485,
- Przeźroczystość dla wszystkich protokołów: MODBUS, DNP, PROFIBUS i inne,
- Dowolny format bajtu określony specyfikacją interfejsu RS232,
- Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane o mocy min. 2W,
- Optoizolacja miedzy interfejsem RS232 a RS485 / RS422 w torze sygnałowym 5kV=,
- Izolacja galwaniczna miedzy interfejsem RS232 a zasilaniem 1kV= lub 3kV=,
- Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach interfejsu RS485 / RS422,
- Połączenie skrętką o przekroju do 2.5 mm2 przez złącza śrubowe,
- Złącze DB-9F do połączenie kablem interfejsu RS232 z komputerem PC, sterownikiem, kasą fiskalną,
- Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
- Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN EN 50022,
- Wymiary obudowy (Sz x Wy x Gł) 53mm x 90mm x 62mm.
Oferowana wersja:
1040-1-1-23-3 | Podstawowa wersja elektroniki, przenosi sygnały TX, RX, izolacja galwaniczna 1kV= trójdrożna, złacze śrubowe rozłączne, pokrywa zacisków bez otworów. |
