Moduł pomiarowy 1-Wire ADA-401WP 1-WIRE

Zastosowanie cyfrowych czujników temperatury, wilgotności względnej, ciśnienia atmosferycznego z interfejsem 1-WIRE, które zmierzoną wartość pomiaru przekazują za pomocą protokołu transmisji danych eliminuje wpływ długości przewodów na pomiar jak ma to miejsce w systemach bazujących na analogowym przetwarzaniu sygnału. Zaletą stosowania cyfrowych czujników jest również znacznie łatwiejsze niż w rozwiązaniach standardowych (analogowych) prowadzenie procedur testowych, które pomagają wyeliminować niesprawne elementy systemu.

Zastosowanie modułu pomiarowego 1-Wire

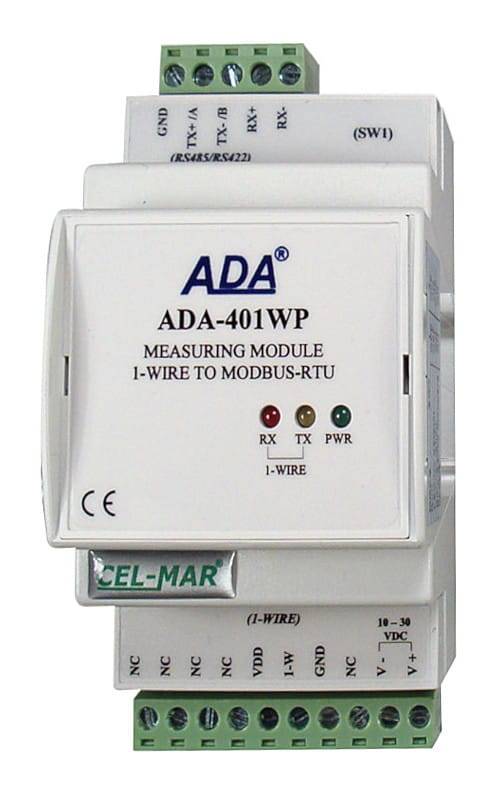

Moduł pomiarowy dla czujników z interfejsem 1-WIRE ADA-401WP z zaimplementowanym protokołem MODBUS-RTU. Umożliwia on na bazie magistrali RS485 i protokołu MODBUS-RTU budowanie sieci z adresowalnymi węzłami, do których można podłączyć wiele czujników temperatury z interfejsem 1-WIRE.

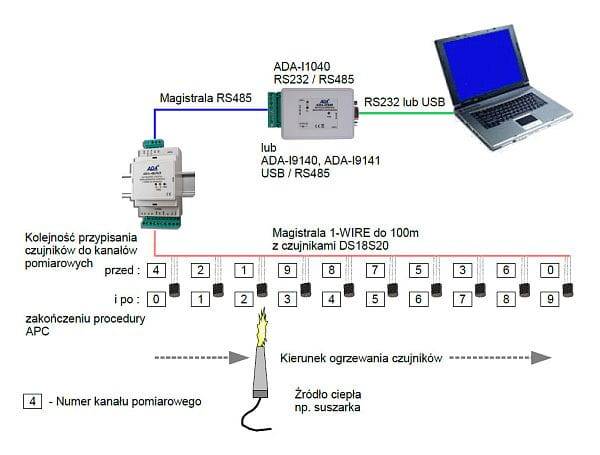

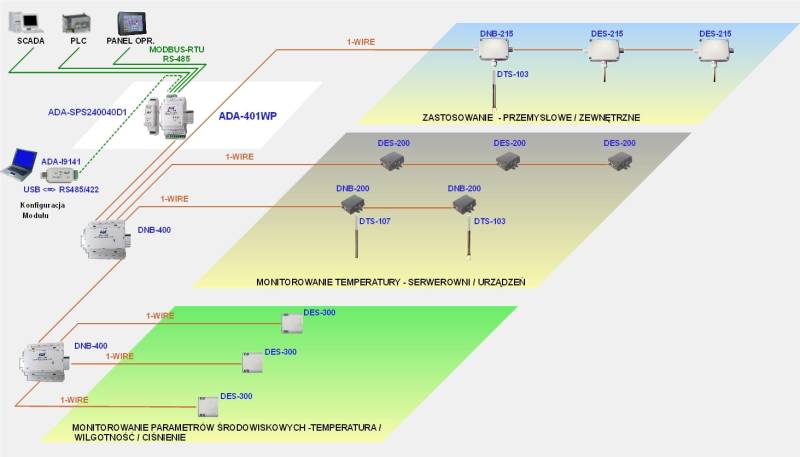

Zastosowanie modułu pomiarów ADA-401WP jako adresowalnego węzła dla magistrali 1-WIRE pozwala na zwiększenie odległości do 1200m między urządzeniami 1-WIRE, a komputerem PC z oprogramowaniem monitorującym typu SCADA czy innym urządzeniem typu MASTER np. sterownikiem PLC. Zastosowanie dodatkowego konwertera RS232/ RS485 ADA-1040 lub USB/RS485 ADA-I9140 umożliwia monitorowanie modułów ADA-401WP poprzez interfejs RS-232 lub USB z komputera klasy PC wyposażonego w odpowiednie oprogramowanie typu SCADA.

ADA-401WP wyposażony jest w listwę zacisków śrubowych dla skrętkowych połączeń magistrali 1-WIRE i RS-485, a także do podłączenia zasilania. Ochronę przeciwprzepięciową na każdej linii RS-485 wykonano na bazie diod przeciwprzepięciowych 600W i bezpieczników.

ADA-401WP przystosowany jest do zasilania z zewnętrznego źródła napięcia stałego stabilizowanego (np. zasilacz DR-15-12), którego wartość powinna zawierać się w granicach od 10V= do 30V=, pobór mocy 3W. Posiada również wbudowane zabezpieczenie przed odwrotną polaryzacja zasilania.

Właściwości modułu pomiarowego 1-Wire ADA-401WP

• Możliwość tworzenia na bazie magistrali RS485 sieci z adresowalnymi węzłami do których podłączane są czujniki 1-WIRE,
• Konwersja protokołu 1-WIRE na MODBUS-RTU,
• Wspierane układy z interfejsem 1-WIRE: DS1820, DS18S20, DS18B20, DS1822, DS2438Z, DS2401.
• Odczyt pomiaru temperatury, wilgotności, ciśnienia atmosferycznego z 64 cyfrowych czujników,
• Długość magistrali 1-WIRE do 300m - zależna od ilości czujników, sposobu ich połączenia, użytych kabli,
• Rozdzielczość pomiaru zależna od zastosowanych czujników 0.50°C dla DS1820, DS18S20, 0.0625°C dla DS18B20, DS1822,
• Prędkość transmisji danych na magistrali RS-485 - do 230,4 kbps,
• Prędkość transmisji na magistrali 1-WIRE - standard: do 16,3 kbps,
• Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane, pobór mocy do 3W w zależności od liczby i typu czujników,
• Izolacja galwaniczna między interfejsem RS-485 a zasilaniem 3kV=,
• Optoizolacja miedzy interfejsem RS-485 a 1-WIRE w torze sygnałowym ~3kV=,
• Obudowa zgodna ze standardem DIN 43880 - do montażu w typowych szafkach elektroinstalacyjnych,
• Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN EN 50022,

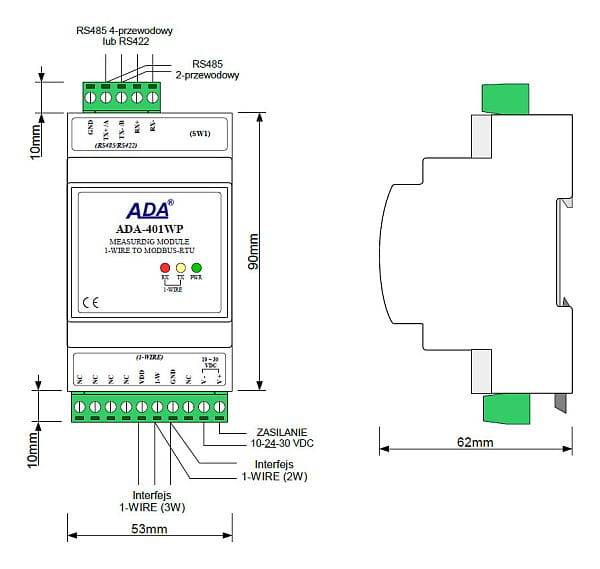

• Wymiary obrysu obudowy (SZ x W x G) 53mm x 90mm x 62mm,
• Przyłączenie magistrali RS-485 i 1-WIRE przez złącza śrubowe,
• Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach RS-485 i 1-WIRE,
• Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania.
